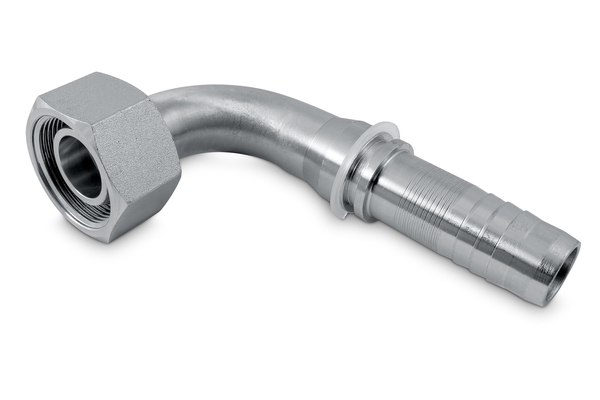

DKOS 90° (HAN)

Afbeelding vergelijkbaar

Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 24° conform DIN 3901 en 3902), wartel, zware uitvoering

Naar accessoires

Gegevens

Artikelnummer
HAN30MSOF20-90S12
%
SALE
HAN36MSOF25-90S16
%
SALE
HAN36MSOF25-90S12
%
SALE
HAN42MSOF30-90S16
%
SALE
HAN52MSOF38-90S20
%
SALE
DN
19
25
19
25
32
Size
12
16
12
16
20
Inch
3/4
1
3/4
1
1.1/4
Schroefdraad + norm
Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 27° conform DIN 3901 en 3902), wartel, zware uitvoering
Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 27° conform DIN 3901 en 3902), wartel, zware uitvoering
Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 27° conform DIN 3901 en 3902), wartel, zware uitvoering
Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 27° conform DIN 3901 en 3902), wartel, zware uitvoering
Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 27° conform DIN 3901 en 3902), wartel, zware uitvoering
Aansluitingschroefdraad A
M30x2
M36x2
M36x2
M42x2
M52x2
Leidingdiam. R [mm]
20
25
25
30
38
X [mm]
65,5
75,6
51,0
85,0
97,0
L1 [mm]
102,5
140,0
106,0
149,0
192,0
H [mm]
67,5
82,0
59,5
70,0
92,0
SW1 [mm]
36
46
46
50
60
Moertype
Opsteek
Opsteek
Opsteek
Aantal


Standaard nominale maten in vetgedrukte uitvoering

Productinformatie

  • Specificatie
    Aansluitingaanduiding Indunorm: MSOF 90°
    Aansluitingmethode: DKOS 90°
    Armaturenserie: Multispiraalprogramma HAN slangarmaturen (no skive)
    Materiaal: Automatenstaal
    Materiaal: Automatenstaal
    Materiaal O-ring: NBR
    Oppervlak: Cr3
    Uitvoering: 90°

Voordelen

De ISOFLEX6000 slang hoeft niet geschild te worden!

Praktijktip

Bij hogere temperaturen kan de NBR O-ring gemakkelijk vervangen worden door een Viton(R)-O-ring, zie XV-SET-OR...L/S-V.
