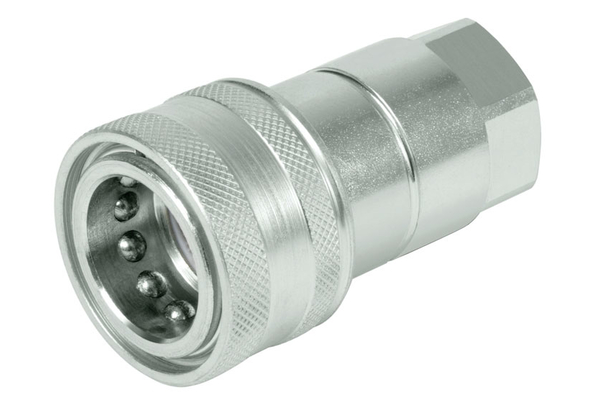

ST-ANV, mof (ISO 7241-1 A)

Voor algemene toepassingen (zoals agrarische techniek), uitwisselbaarheid conform ISO 7241-1A

Naar accessoires

Gegevens

Artikelnummer

ST-NV08BSP12M

ST-NV08NPT12M

ST-ANV04BSP05M

ST-ANV06BSP06M

ST-ANV12BSP16M

ST-ANV16BSP20M

ST-ANV04NPT05M

ST-ANV06NPT06M

ST-ANV12NPT16M

ST-ANV16NPT20M

Size

Inch

1/2

1/4

3/8

3/4

1/4

3/8

3/4

Bedrijfsdruk [bar]

300

250

350

300

250

350

300

250

Schroefdraad + norm

BSP-binnenschroefdraad DIN 3852

NPT-binnenschroefdraad DIN 3852

BSP-binnenschroefdraad DIN 3852

NPT-binnenschroefdraad DIN 3852

Aansluitschroefdraad [GA]

1/2

1/4

3/8

3/4

1/4

3/8

3/4

Uitw. diam. mof [mm]

38,5

38,0

26,0

31,5

48,0

56,0

26,0

30,0

45,0

52,0

Lengte mof [mm]

68,0

70,0

50,0

56,0

80,0

94,0

49,2

60,5

84,3

101,3

SW aansluitzijde stekker

SW aansluitzijde mof

Barstdruk stekker ongekoppeld [bar]

100

Barstdruk gekoppeld [bar]

120

Barstdruk mof ongekoppeld [bar]

140

SW1 [mm]

l/min bij Δp = 2 bar

Aantal

Productinformatie

Specificatie

Materiaal afdichting:	NBR, 85 Shore
Materiaal behuizing:	Staal
Materiaal verloopring:	PTFE
Mof of stekker:	Mof
Norm:	ISO 7241-1A
Oppervlak:	Cr3
Temperatuurbereik [°C]:	-20 tot +100 °C

Voordelen

Geharde oppervlakafwerkingen en speciaalstaalsoorten zorgen voor een lange standtijd. De strominggeoptimaliseerde klepcontour beschermt de klepafdichting tegen extrusie.
