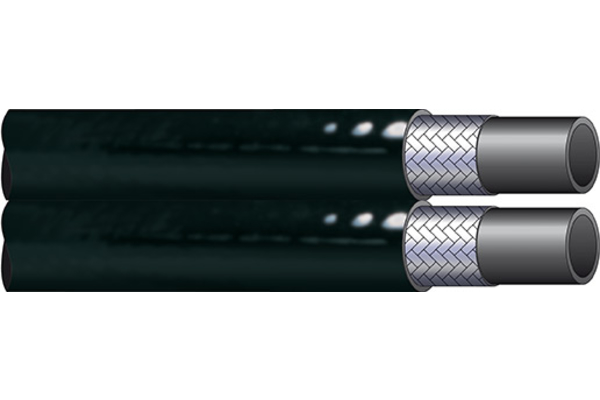

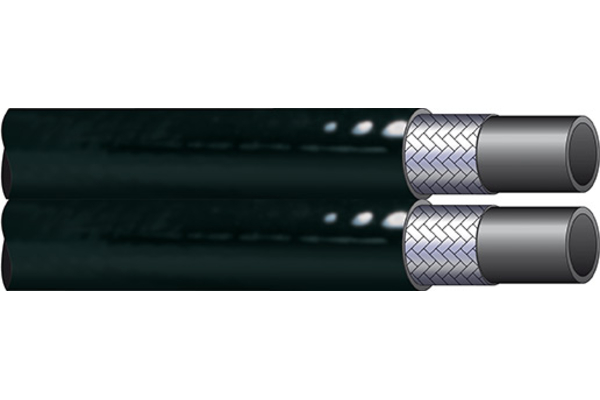

TP-R7-Z (conform SAE 100 R7)

Thermoplastische slang voor het middelhoge drukbereik, voldoet aan de eisen conform SAE 100 R7

Naar accessoires

Gegevens

Artikelnummer

TP-R7-Z05

TP-R7-Z06

TP-R7-Z08

TP-R7-Z10

TP-R7-Z12

Size

Inch

3/16

1/4

5/16

3/8

1/2

Uitw. diam. [mm]

9,6

12,2

14,3

16,0

20,3

Inw. diam. [mm]

5,0

6,5

8,1

9,7

13,0

Buigradius [mm]

Bedrijfsdruk [bar]

210

190

160

140

Barstdruk [bar]

840

760

640

560

Veiligheidsfactor

4:1

Standaardfitting

XV03R1

XV04R1

XV05R1

XV06R1

XV08R2

Gewicht [kg]

0,120

0,200

0,260

0,290

0,440

Statische testdruk [bar]

420

380

320

280

Vacuüm [bar]

0,93 bar; 700 mm Hg| - 13,5 psi; 27,5 inch Hg

Aantal

Productinformatie

Specificatie

Aantal lagen:	DN04 + 05 = 1 laag; DN06 - 25 = 2 lagen
Binnenwand slang:	Naadloos geëxtrudeerde polyester buis (PEL)
Buitenwand slang:	Polyurethaan, pinpricked
MSHA-goedkeuring:	nee
Max. werktemperatuur [°C]:	+100 °C
Media:	Minerale oliën en media op fosfaatesterbasis, hydrauliekoliën, vetten, gastoepassingen (geldt niet voor ontvlambare gassen, zuurstof en LPG)
Normen:	SAE 100 R7
Slangkleur inwendig:	Zwart
Slangkleur uitwendig:	Zwart
Temperatuurbereik [°C]:	-40 tot +100 °C, water en media op waterbasis tot max. +70 °C
Toepassing:	Bouw- en landbouwmachines - remsystemen voor de landbouw - vorkheftrucks - knik- en telescoophoogwerkers - hoogwerkers - schaarliften - kranen - algemene hydraulica - industriële gassen
Versterking:	Polyestervezels

Voordelen

Buitenwand van de slang pinpricked voor gastoepassing. Grote flexibiliteit en geringe vermoeiingsverschijnselen van het materiaal binnen het volledige temperatuurbereik. Geringe lengteverandering (± 3%) bij werkdruk.
