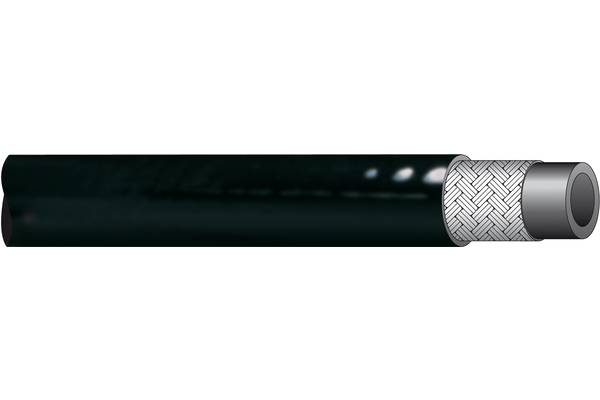

TP-R7 (conform SAE 100 R7)

Thermoplastische slang voor het middelhoge drukbereik, voldoet aan de eisen conform SAE 100 R7

Naar accessoires

Gegevens

Artikelnummer

TP-R7-05

TP-R7-06

TP-R7-08

TP-R7-10

TP-R7-12

TP-R7-16

TP-R7-20

TP-R7-25

Size

Inch

3/16

1/4

5/16

3/8

1/2

5/8

3/4

Uitw. diam. [mm]

9,6

12,2

14,3

16,0

20,3

23,7

27,1

34,0

Inw. diam. [mm]

5,0

6,5

8,1

9,7

13,0

16,3

19,5

25,9

Buigradius [mm]

110

140

190

Bedrijfsdruk [bar]

210

190

160

140

105

Barstdruk [bar]

840

760

640

560

420

360

280

Veiligheidsfactor

4:1

Standaardfitting

XV03R1

XV04R1

XV05R1

XV06R1

XV08R2

XV10R2

XV12R2

XV16P3

Standaardfitting roestvrij staal

XP-R7-04VA

XP-R7-05VA

XP-R7-06VA

XP-R7-08VA

XP-R7-10VA

XP-R7-12VA

XP-R7-16VA

Gewicht [kg]

0,060

0,100

0,130

0,145

0,220

0,280

0,335

0,455

Statische testdruk [bar]

420

380

320

280

210

180

140

Vacuüm [bar]

0,93 bar; 700 mm Hg| - 13,5 psi; 27,5 inch Hg

Aantal

Productinformatie

Specificatie

Aantal lagen:	DN04 + 05 = 1 laag; DN06 - 25 = 2 lagen
Binnenwand slang:	Naadloos geëxtrudeerde polyester buis (PEL)
Buitenwand slang:	Polyurethaan, pinpricked
MSHA-goedkeuring:	nee
Max. werktemperatuur [°C]:	+100 °C
Media:	Minerale oliën en media op fosfaatesterbasis, hydrauliekoliën, vetten, gastoepassingen (geldt niet voor ontvlambare gassen, zuurstof en LPG)
Normen:	SAE 100 R7
Slangkleur inwendig:	Zwart
Slangkleur uitwendig:	Zwart
Temperatuurbereik [°C]:	-40 tot +100 °C, water en media op waterbasis tot max. +70 °C
Toepassing:	Bouw- en landbouwmachines - remsystemen voor de landbouw - vorkheftrucks - knik- en telescoophoogwerkers - hoogwerkers - schaarliften - kranen - algemene hydraulica - industriële gassen
Versterking:	Polyestervezels

Voordelen

Buitenwand van de slang pinpricked voor gastoepassing. Grote flexibiliteit en geringe vermoeiingsverschijnselen van het materiaal binnen het volledige temperatuurbereik. Geringe lengteverandering (± 3%) bij werkdruk.
