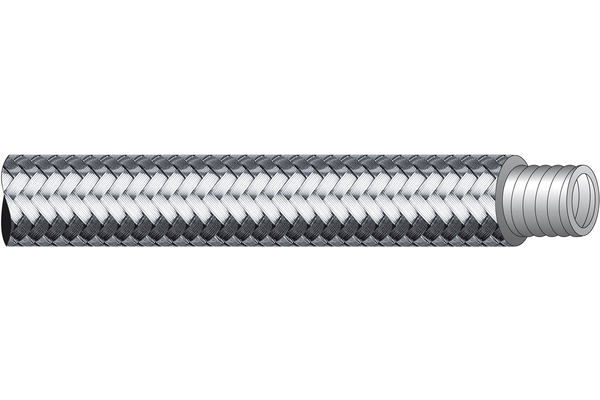

Gegolfde slang TEF3W-H

Uiterst flexibele drukslang/teflonslang voor toepassingen in de hydrauliek en bij het gebruik van agressieve en hete, respectievelijk koude vloeistoffen

Naar accessoires

Gegevens

Artikelnummer

TEF3W06-H

TEF3W08-H

TEF3W10-H

TEF3W12-H

TEF3W16-H

TEF3W20-H

TEF3W25-H

TEF3W32-H

TEF3W40-H

Size

Inch

1/4

5/16

3/8

1/2

5/8

3/4

1.1/4

1.1/2"

Uitw. diam. [mm]

11,6

13,5

15,9

19,7

23,3

26,8

33,4

41,3

49,0

Inw. diam. [mm]

38,9

Buigradius [mm]

110

152

Bedrijfsdruk [bar]

129

103

Barstdruk [bar]

517

414

310

248

207

160

103

Veiligheidsfactor

4:1

3:1

Standaardfitting

XV04P3W

XV05P3W

XV06P3W

XV08P3W

XV10P3W

XV12P3W

XV16P3W

XV20P3W

Standaardfitting roestvrij staal

XP-PTFE-W04VA

XP-PTFE-W05VA

XP-PTFE-W06VA

XP-PTFE-W08VA

XP-PTFE-W10VA

XP-PTFE-W12VA

XP-PTFE-W16VA

XP-PTFE-W20VA

Gewicht [kg]

0,13

0,21

0,29

0,36

0,38

0,61

0,8

0,952

Uitw. diam. max. [mm]

11,6

13,5

15,9

19,7

23,3

26,8

33,4

41,3

Aantal

Productinformatie

Specificatie

Aantal lagen:	1
Binnenwand slang:	Gegolfde, naadloos geëxtrudeerde leiding van PTFE
MSHA-goedkeuring:	nee
Max. werktemperatuur [°C]:	+260
Media:	Media-bestandheid op aanvraag
Slangkleur inwendig:	Wit
Temperatuurbereik [°C]:	-60 tot +260 °C
Toepassing:	Hydrauliek en chemische industrie
Versterking:	Wapening van gevlochten RVS-draad (Α.I.S.I 304/1.4301)

Voordelen

Erg hoog temperatuurspectrum in combinatie met geringe buigstralen. Toepasbaar als opvoerslang in de chemische industrie (bijvoorbeeld kleefstoftechniek, oplosmiddeltechniek, brandstofleidingen). Kan worden geconfectioneerd met stalen of roestvaststalen armaturen van het XV-universeelprogramma.

Toebehoren

Armaturen van het universele programma XV (ook verkrijgbaar in roestvrij staal).

Praktijktip

Wanneer onze speciaalpershuls wordt gebruikt kan het anders gebruikelijke afplakken van de scheidingslijn met weefselband achterwege blijven. De uiteinden moeten bij het opslaan zo worden opgeborgen dat de binnenwand van de slang niet kan beschadigen, waardoor gevaar voor de medewerkers zou ontstaan.
