BEL/RSL - Pijpstuk

Afbeelding vergelijkbaar
Afbeelding vergelijkbaar

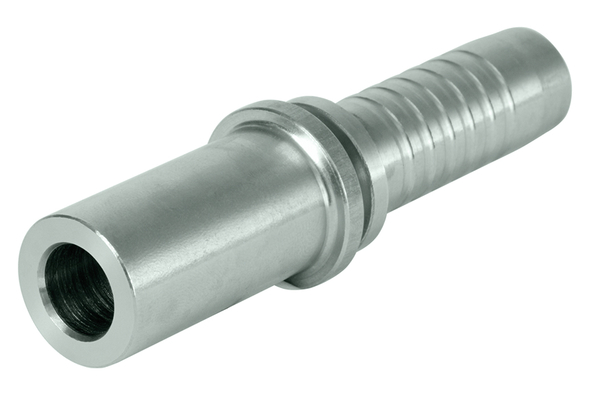

Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering

Naar accessoires

Gegevens

Artikelnummer
XV06MOSE03
%
SALE
XV06MOSE04
%
SALE
XV08MOSE04
%
SALE
XV08MOSE05
%
SALE
XV10MOSE05
%
SALE
XV10MOSE06
%
SALE
XV12MOSE06
%
SALE
XV12MOSE08
%
SALE
XV15MOSE08
%
SALE
XV18MOSE10
%
SALE
XV22MOSE12
%
SALE
XV28MOSE12
%
SALE
XV28MOSE16
%
SALE
XV35MOSE20
%
SALE
DN
05
06
06
08
08
10
10
12
12
16
19
19
25
31
Size
3
4
4
5
5
6
6
8
8
10
12
12
16
20
Inch
3/16
1/4
1/4
5/16
5/16
3/8
3/8
1/2
1/2
5/8
3/4
3/4
1
1.1/4
Schroefdraad + norm
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering
Buisadapter DIN 2353 voor snijring en wartel, lichte uitvoering

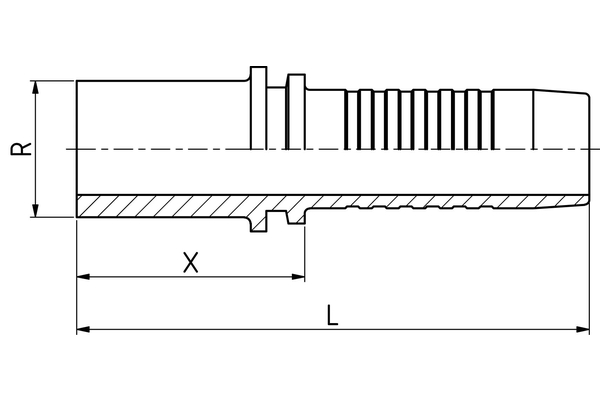

Leidingdiam. R [mm]
6
6
8
8
10
10
12
12
15
18
22
28
28
35
X [mm]
28,1
29,3
29,3
30,0
30,8
37,8
30,3
33,0
33,5
34,5
48,5
41,0
39,3
46,5
L1 [mm]
53,0
59,5
59,5
60,0
61,0
71,3
71,3
68,5
69,0
73,0
94,5
87,0
94,5
106,5
Aantal


Standaard nominale maten in vetgedrukte uitvoering

Productinformatie

  • Specificatie
    Aansluitingaanduiding Indunorm: MOSE
    Aansluitingmethode: BEL
    Armaturenserie: Universeel programma XV
    Materiaal: Automatenstaal
    Oppervlak: Cr3
    Uitvoering: 0°

Praktijktip

De snijring moet worden voorgemonteerd in de geharde voormontage-adapter RV..VM-L/S. Meer informatie over het correct monteren van de snijringen kunt u vinden in onze montage-instructie.
