XV12MSOF06-45S03
DKOL 45° MSOF 45°

Productinformatie

• Technische gegevens

  DN:	05
  Size:	3
  Inch:	3/16
  Schroefdraad + norm:	Afdichtconus met O-ring conform DIN 3865 (passend voor adapter 24° conform DIN 3901 en 3902), wartel, lichte uitvoering

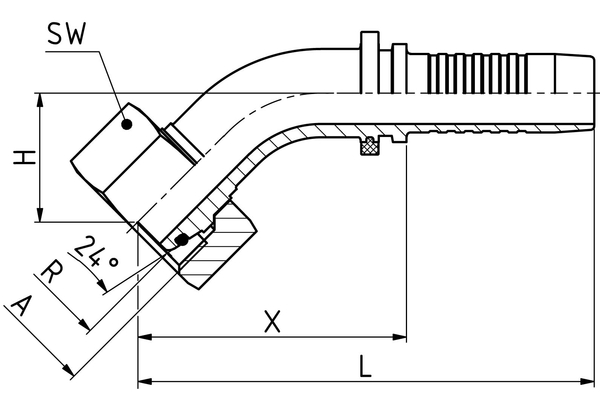

  Aansluitingschroefdraad A:	M12x1,5
  Leidingdiam. R [mm]:	6
  X [mm]:	31,8
  L1 [mm]:	56,5
  H [mm]:	15,0
  Buitendiameter O-ring[mm]:	5
  O-ring hoogte [mm]:	1,5
  SW1 [mm]:	14
  Moertype:	Opsteek
  Aansluitingaanduiding Indunorm:	MSOF 45°
  Aansluitingmethode:	DKOL 45°
  Armaturenserie:	Universeel programma XV
  Bestendigheid tegen roodroest [h]:	720
  Bestendigheid tegen witroest [h]:	120
  Materiaal:	Automatenstaal
  Materiaal O-ring:	NBR
  Oppervlak:	Zn-Ni
  Uitvoering:	45°
