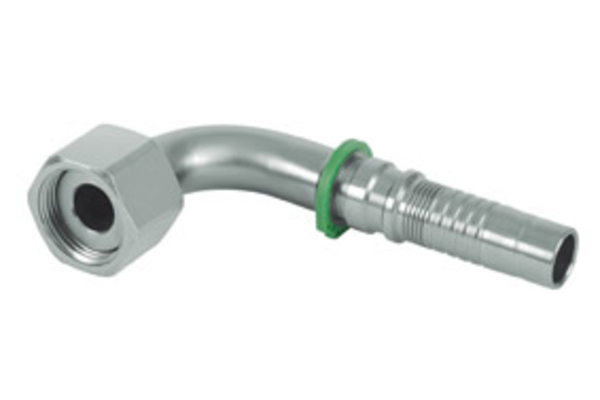

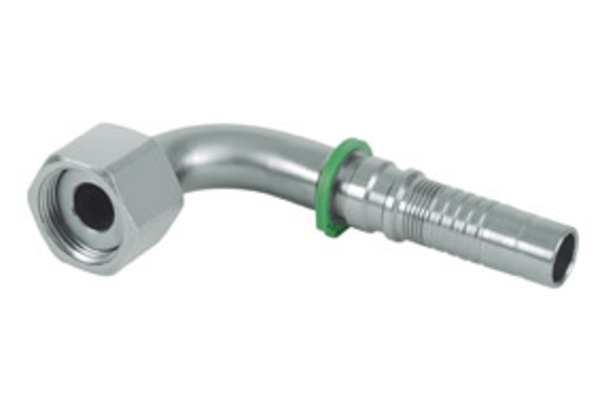

ORFS 90° met wartel (HV)

Gegevens

DN
19
25
31
Size
12
16
20
Inch
3/4
1
1.1/4
Schroefdraad + norm
UN/UNF binnenschroefdraad, vlakdichtend
UN/UNF binnenschroefdraad, vlakdichtend
UN/UNF binnenschroefdraad, vlakdichtend
Aansluitingschroefdraad A
1.3/16"-12 UN
1.7/16"-12 UN
1.11/16"-12 UN

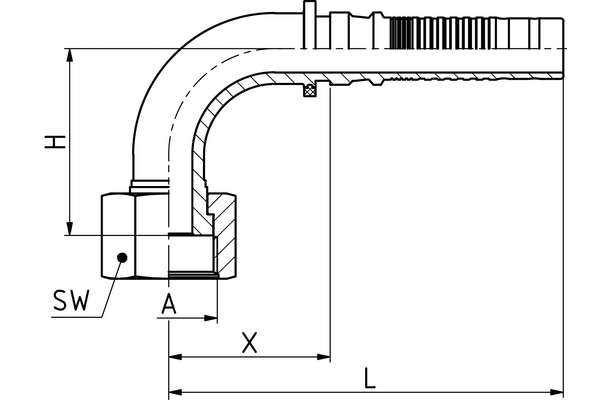

X [mm]
102,5
130,5
157,0
L1 [mm]
128,0
149,0
170,5
H [mm]
60,0
78,0
95,5
SW1 [mm]
36
41
50
Moertype
Wartel
Wartel
Wartel
Aantal


Standaard nominale maten in vetgedrukte uitvoering

Productinformatie

  • Specificatie
    Aansluitingaanduiding Indunorm: LORF 90°
    Aansluitingmethode: ORFS 90° met wartelmoer
    Armaturenserie: Multispiraalprogramma HV
    Bestendigheid tegen roodroest [h]: 144
    Bestendigheid tegen witroest [h]: 72
    Materiaal: Automatenstaal
    Oppervlak: ZnNi
    Uitvoering: 90°
